UNI FLEX S - PN16
MINDEN CSŐTÍPUSRA, NEM HÚZÁSBIZTOS
d185 - d744

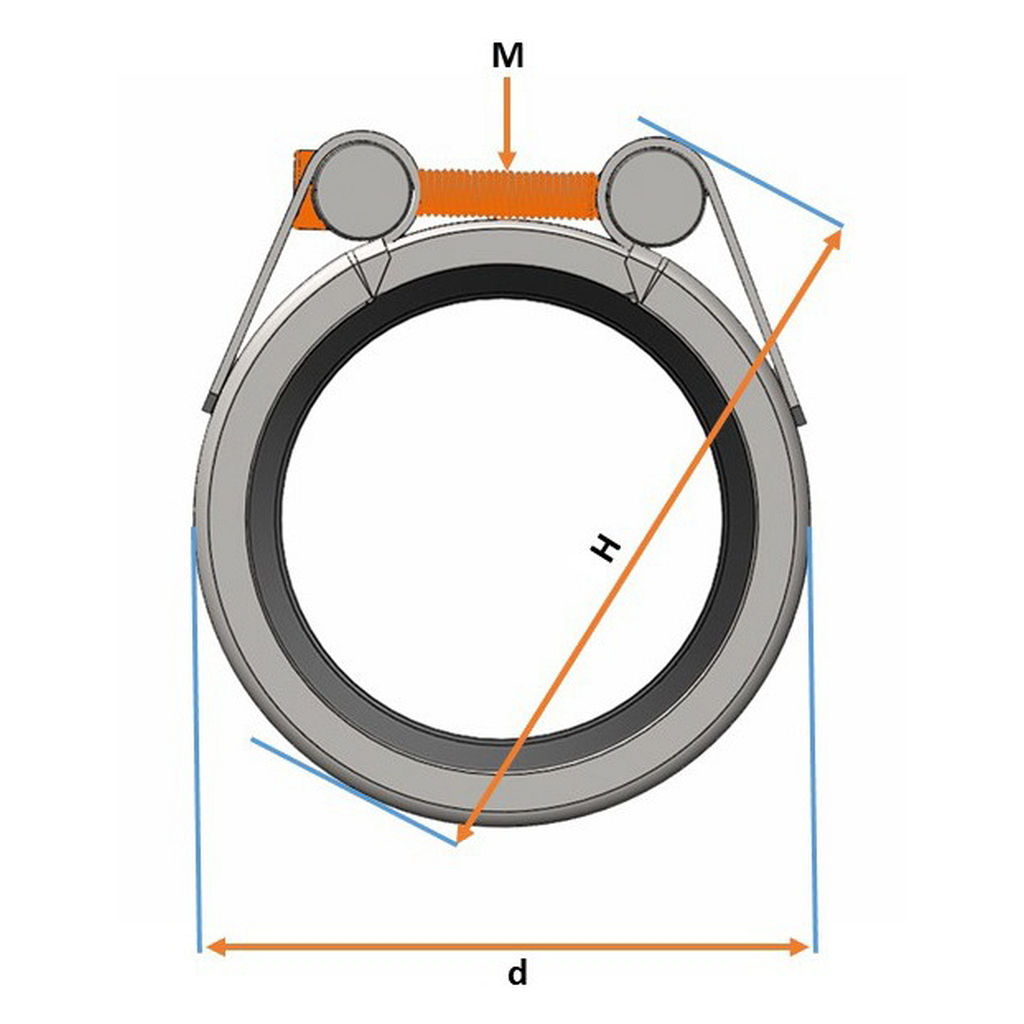

UNI FLEX S - PN16 1. kép

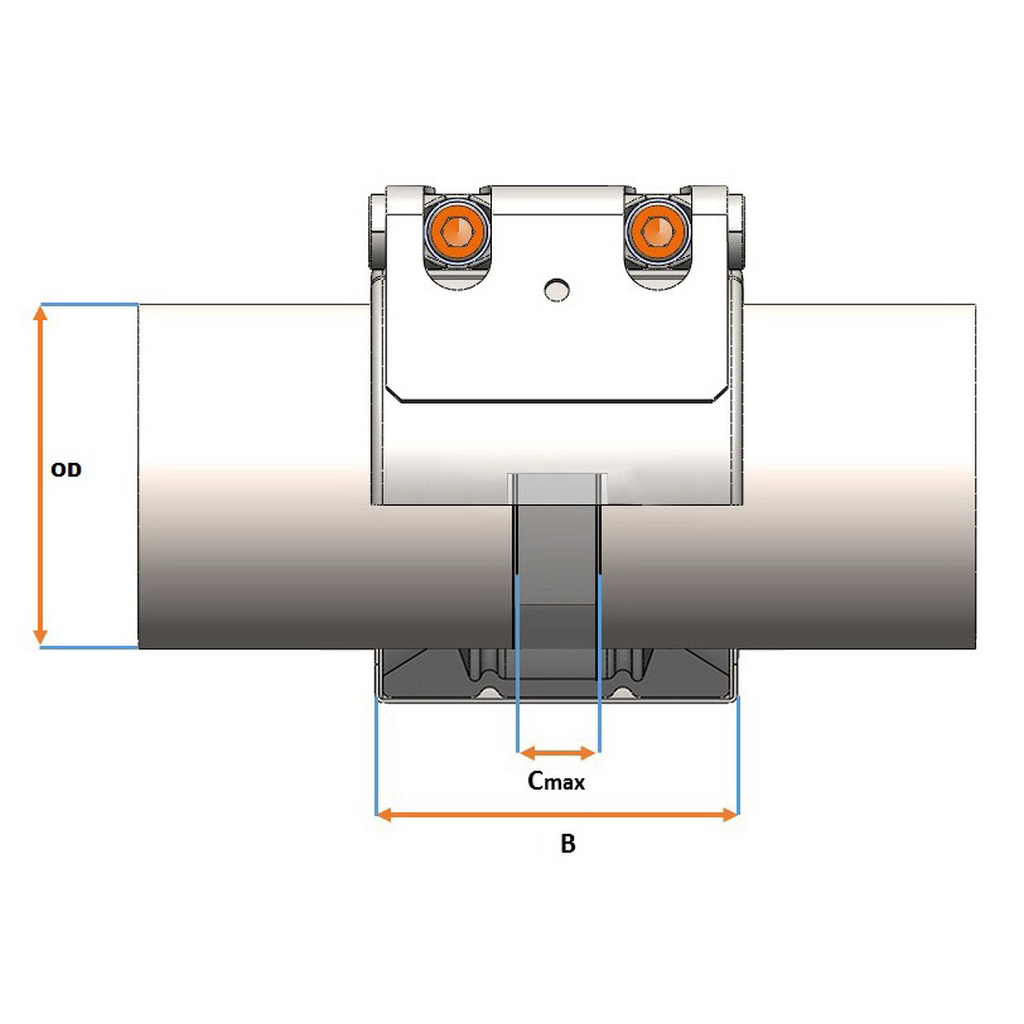

UNI FLEX S - PN16 2. kép

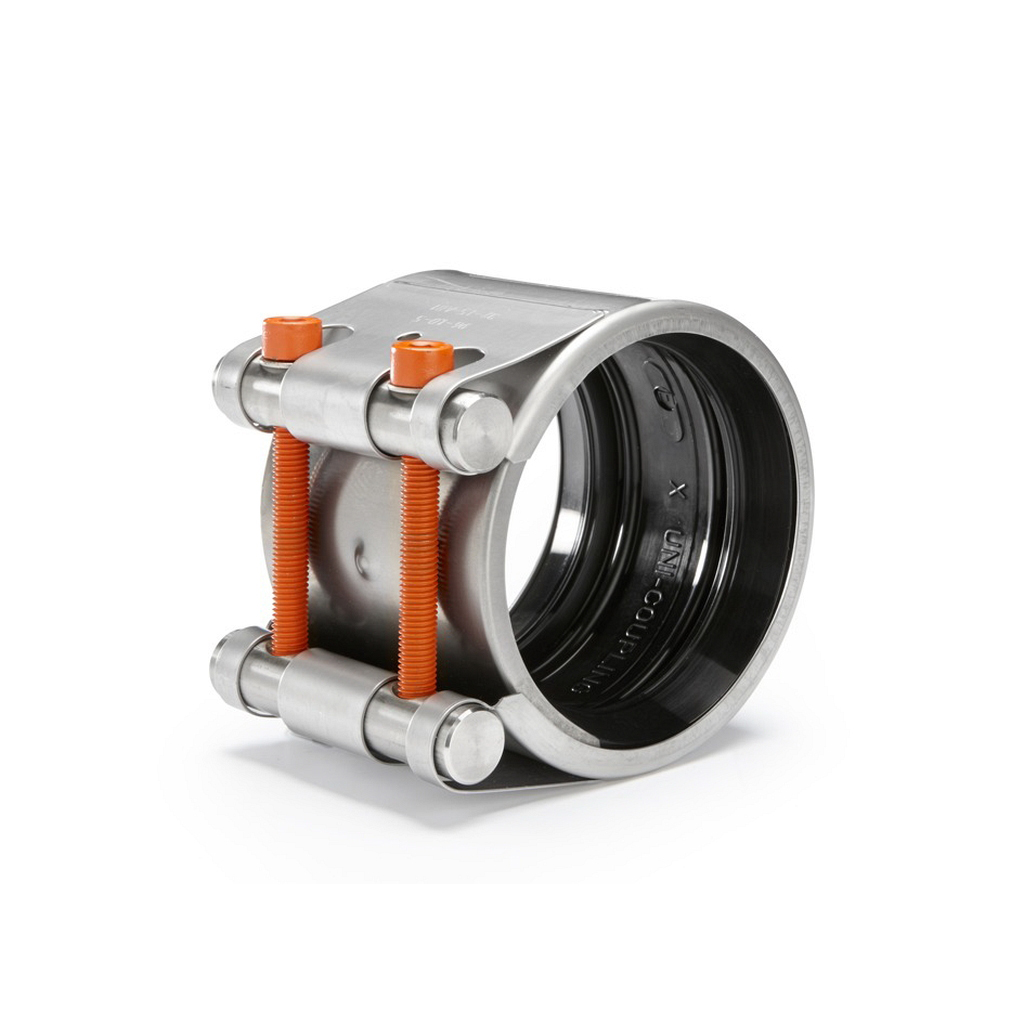

UNI FLEX S - PN16 3. kép
FŐ TULAJDONSÁGOK
Felhasználási terület:
Csövek összekötésére és javítására
Mérettartomány:
d185 - d744
Palást anyaga:
1.4571 rozsdamentes acél
Rudazat anyaga:
1.4571 rozsdamentes acél
Csavarok:
A4-80 rozsdamentes acél
Tömítés anyaga:
  • EPDM -30°C – +125°C
  • NBR -20°C – +80°C
  • Szilikon vagy viton tömítéssel rendelésre
Jellemzők:
  • EPDM tömítéssel: ivóvíz, szennyvíz, sűrített levegő, alkohol és szilárd anyagok
  • NBR tömítéssel: víz, gáz, olaj, üzemanyag és egyéb szénhidrogének
Kulcsszavak:
rozsdamentes, acél, fém, műanyag, nem húzásbiztos, csőkötés, javítás
Alkalmazási példák világszerte:
http://www.interex-waga.hu/hirek/uni-coupling-bemutato
Külső átmérő (mm) Méretek (mm) Súly (kg) Üzemi nyomás (bar)
csavar C max. OD min. OD max. d B H
185.0 - 197.0 M12 40 188.0 198.0 236 138 262 4.0 16
200.0 - 210.0 M12 40 201.0 211.0 249 138 275 4.1 16
211.0 - 222.0 M12 40 213.0 223.0 261 138 287 4.2 16
224.0 - 234.0 M12 40 224.0 234.0 272 138 298 4.3 16
236.0 - 246.0 M12 40 237.0 247.0 285 138 311 4.4 16
248.0 - 259.0 M12 40 250.0 260.0 298 138 324 4.5 16
264.0 - 275.0 M12 40 266.0 276.0 314 138 340 4.6 16
278.0 - 289.0 M12 40 280.0 290.0 328 140 354 6.2 16
290.0 - 300.0 M12 40 291.0 301.0 339 140 365 6.3 16
304.0 - 313.0 M12 40 304.0 314.0 352 140 378 6.5 16
315.0 - 327.0 M12 40 318.0 328.0 366 140 392 6.7 16
330.0 - 339.0 M12 40 330.0 340.0 378 140 404 6.8 16
340.0 - 352.0 M12 40 343.0 353.0 391 140 417 6.9 16
352.0 - 362.0 M12 40 353.0 363.0 401 140 427 7.1 16
367.0 - 372.0 M12 40 364.0 374.0 412 142 438 9.0 16
376.0 - 386.0 M12 40 377.0 387.0 425 142 451 9.2 16
388.0 - 399.0 M12 40 390.0 400.0 438 142 464 9.4 16
400.0 - 412.0 M12 40 403.0 413.0 451 142 477 9.6 16
419.0 - 421.0 M12 40 415.0 425.0 463 142 489 9.8 16
426.0 - 434.0 M12 40 425.0 435.0 473 142 499 10.0 16
439.0 - 450.0 M12 40 441.0 451.0 489 142 515 10.2 16
452.0 - 463.0 M12 40 454.0 464.0 502 142 528 10.4 16
464.0 - 470.0 M12 40 463.0 473.0 511 142 537 10.6 16
478.0 - 488.0 M12 40 479.0 489.0 527 142 553 10.8 16
490.0 - 500.0 M12 40 491.0 501.0 539 142 565 11.0 16
504.0 - 515.0 M12 40 506.0 516.0 554 142 580 11.3 16
520.0 - 532.0 M16 40 523.0 533.0 575 142 603 11.5 16
537.0 - 543.0 M16 40 534.0 544.0 586 142 614 11.7 16
546.0 - 558.0 M16 40 549.0 559.0 601 142 629 12.0 16
559.0 - 568.0 M16 40 560.0 570.0 612 142 640 12.1 16
571.0 - 583.0 M16 40 574.0 584.0 626 142 654 12.4 16
600.0 - 612.0 M16 40 603.0 613.0 655 142 683 12.8 16
613.7 - 622.0 M16 40 613.0 623.0 665 142 693 13.0 16
630.0 - 640.0 M16 40 631.0 641.0 683 142 711 13.3 16
650.0 - 660.0 M16 40 651.0 661.0 703 142 731 13.6 16
676.0 - 688.0 M16 40 679.0 689.0 731 142 759 14.0 16
690.0 - 700.0 M16 40 691.0 701.0 743 142 771 14.2 16
702.6 - 711.2 M16 40 703.0 713.0 755 142 783 14.4 16
718.0 - 729.0 M16 40 720.0 730.0 772 142 800 14.7 16
734.0 - 744.0 M16 40 735.0 745.0 787 142 815 14.9 16
