UNI FLEX S2-S3 - PN10
MINDEN CSŐTÍPUSRA, NEM HÚZÁSBIZTOS
d760 - d1468
UNI FLEX S2-S3 - PN10 1. kép
UNI FLEX S2-S3 - PN10 2. kép
UNI FLEX S2-S3 - PN10 3. kép
FŐ TULAJDONSÁGOK
Felhasználási terület:
Csövek összekötésére és javítására
Mérettartomány:
d760 - d1468
Palást anyaga:
1.4571 rozsdamentes acél
Rudazat anyaga:
1.4571 rozsdamentes acél
Csavarok:
A4-80 rozsdamentes acél
Tömítés anyaga:
  • EPDM -30°C – +125°C
  • NBR -20°C – +80°C
  • Szilikon vagy viton tömítéssel rendelésre
Jellemzők:
  • EPDM tömítéssel: ivóvíz, szennyvíz, sűrített levegő, alkohol és szilárd anyagok
  • NBR tömítéssel: víz, gáz, olaj, üzemanyag és egyéb szénhidrogének
Kulcsszavak:
rozsdamentes, acél, fém, műanyag, nem húzásbiztos, csőkötés, javítás
Alkalmazási példák világszerte:
http://www.interex-waga.hu/hirek/uni-coupling-bemutato

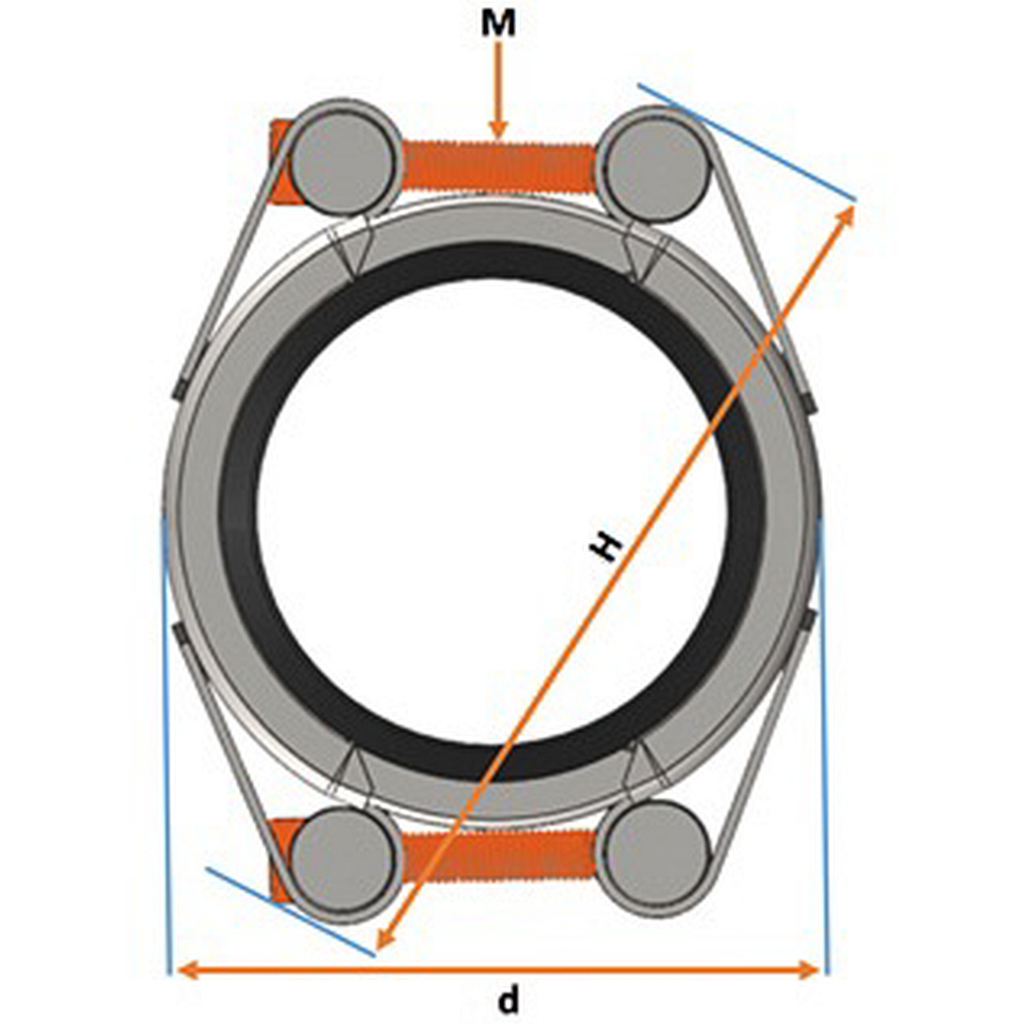

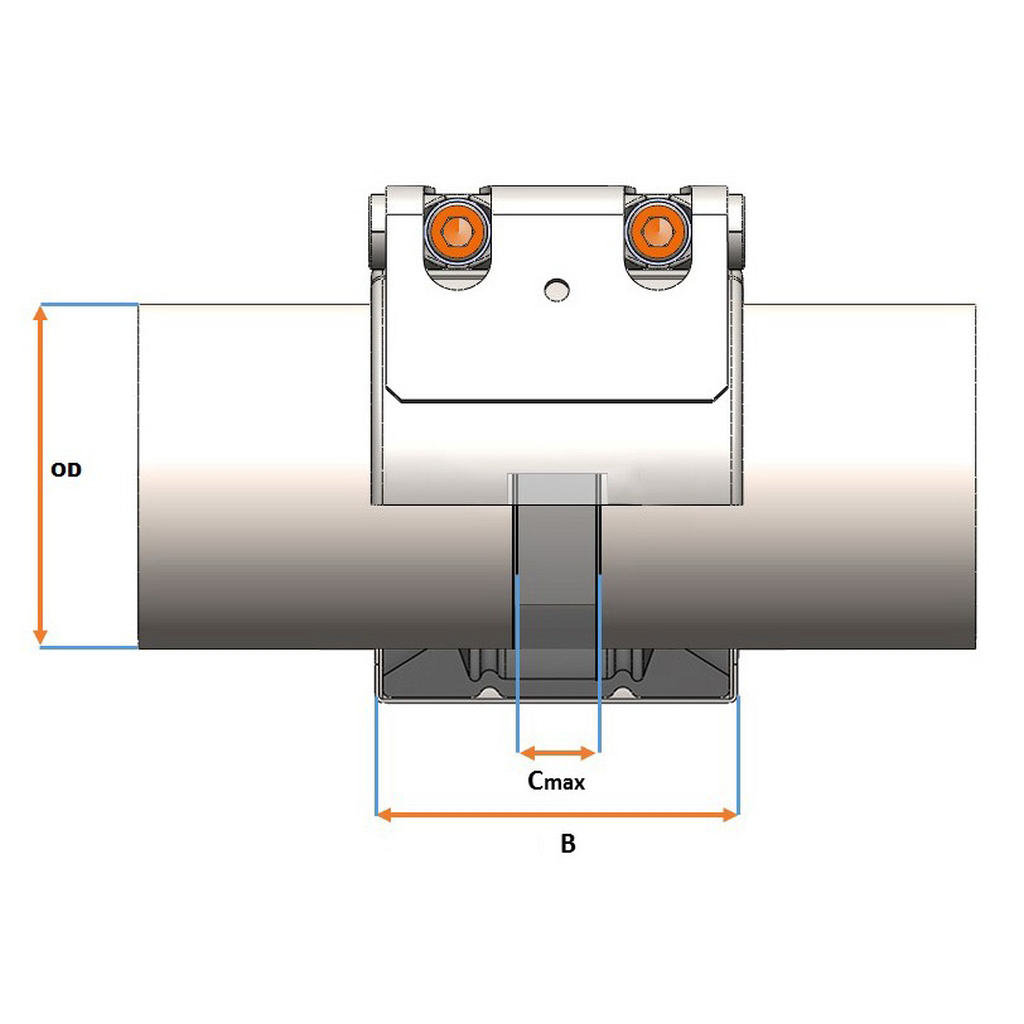

Külső átmérő (mm) Méretek (mm) Súly (kg) Üzemi nyomás (bar)
csavar C max. OD min. OD max. d B H
760.0 - 780.0 M12 40 762.0 782.0 824 140 852 14.8 10
784.0 - 806.0 M12 40 788.0 808.0 850 140 878 15.1 10
807.2 - 830.0 M12 40 812.0 832.0 874 140 902 15.4 10
832.0 - 852.0 M12 40 834.0 854.0 896 140 924 15.6 10
859.5 - 880.0 M12 40 862.0 882.0 924 140 952 16.0 10
886.0 - 905.8 M12 40 888.0 908.0 950 140 978 16.3 10
912.4 - 928.0 M12 40 910.0 930.0 972 140 1000 16.6 10
940.0 - 960.0 M16 40 967.0 987.0 1029 142 1057 21.3 10
964.2 - 984.5 M16 40 942.0 962.0 1004 142 1032 21.7 10
989.0 - 1008.0 M16 40 990.0 1010.0 1052 142 1080 22.1 10
1015.0 - 1027.0 M16 40 1010.0 1030.0 1072 142 1100 22.4 10
1044.0 - 1068.3 M16 40 1050.0 1070.0 1116 142 1146 23.1 10
1080.0 - 1100.0 M16 40 1082.0 1102.0 1148 142 1178 23.6 10
1118.0 - 1128.0 M16 40 1110.0 1130.0 1176 142 1206 24.0 10
1143.0 - 1174.0 M16 40 1147.0 1177.0 1223 142 1253 27.7 10
1200.0 - 1228.0 M16 40 1201.0 1231.0 1277 142 1307 28.6 10
1255.0 - 1276.6 M16 40 1250.0 1280.0 1326 142 1356 29.4 10
1358.0 M16 40 1340.0 1370.0 1416 142 1446 862.0 10
1420.0 - 1449.0 M16 40 1422.0 1452.0 1498 142 1528 32.1 10
1462.0 - 1468.0 M16 40 1441.0 1471.0 1517 142 1547 32.5 10
