UNI GRIP S - PN10
FÉM-FÉM, HÚZÁSBIZTOS
d185 - d515
UNI GRIP S - PN10 1. kép
UNI GRIP S - PN10 2. kép
UNI GRIP S - PN10 3. kép
FŐ TULAJDONSÁGOK
Felhasználási terület:
Csövek összekötésére és javítására
Mérettartomány:
d185 - d515
Palást anyaga:
1.4571 rozsdamentes acél
Rudazat anyaga:
1.4571 rozsdamentes acél
Csavarok:
A4-80 rozsdamentes acél
Húzásbiztosító:
1.4310 rozsdamentes acél
Tömítés anyaga:
  • EPDM -30°C – +125°C
  • NBR -20°C – +80°C
  • Szilikon vagy viton tömítéssel rendelésre
Jellemzők:
  • EPDM tömítéssel: ivóvíz, szennyvíz, sűrített levegő, alkohol és szilárd anyagok
  • NBR tömítéssel: víz, gáz, olaj, üzemanyag és egyéb szénhidrogének
Kulcsszavak:
rozsdamentes, acél, fém, húzásbiztos, csőkötés, javítás
Alkalmazási példák világszerte:
http://www.interex-waga.hu/hirek/uni-coupling-bemutato

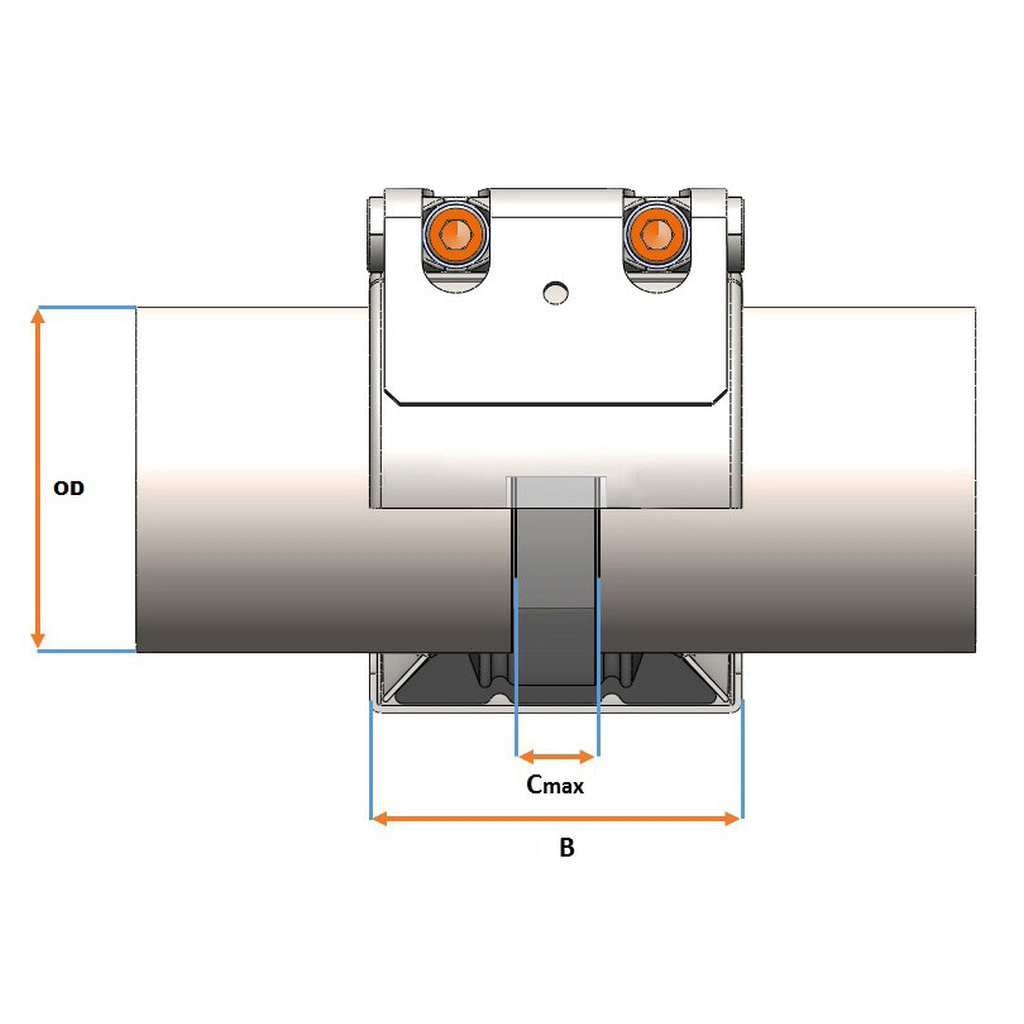

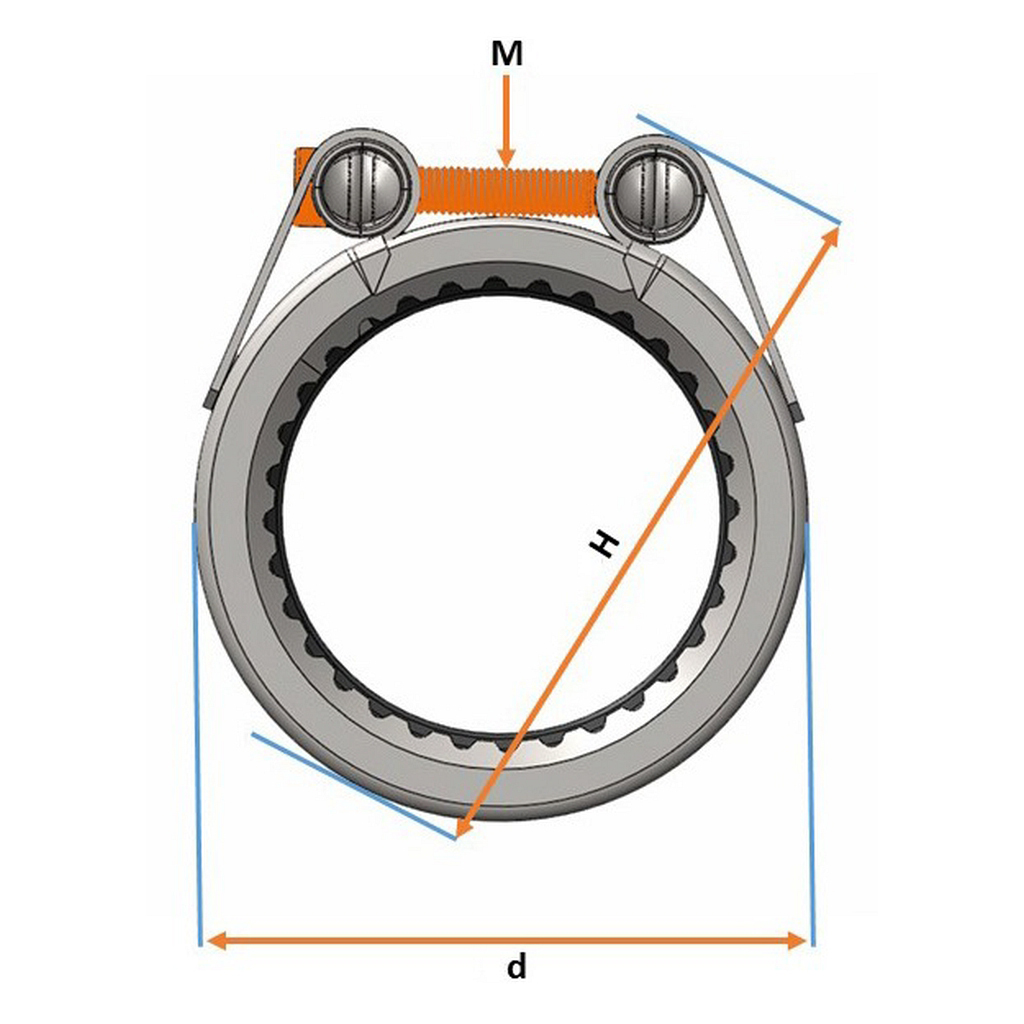

Külső átmérő (mm) Méretek (mm) Súly (kg) Üzemi nyomás (bar)
csavar C max. OD min. OD max. d B H
185 - 197 M16 40 188 198 236 138 262 5.4 10
200 - 210 M16 40 201 211 249 138 275 5.6 10
211 - 222 M16 40 213 223 261 138 287 5.7 10
224 - 234 M16 40 224 234 272 138 298 5.9 10
236 - 246 M16 40 237 247 285 138 311 6.1 10
248 - 259 M16 40 250 260 298 138 324 6.2 10
* 264 - 275 M16 40 266 276 314 138 340 6.5 10
* 278 - 289 M16 40 280 290 328 140 354 6.7 10
* 290 - 300 M16 40 318 301 339 140 365 8.1 10
* 304 - 313 M16 40 304 314 352 140 378 8.300000000000001 10
* 315 - 327 M16 40 318 328 366 140 392 8.5 10
* 330 - 339 M16 40 330 340 378 140 404 8.699999999999999 10
* 340 - 352 M16 40 343 353 391 140 417 8.9 10
* 352 - 362 M16 40 353 362 401 140 427 9.1 10
* 367 - 372 M16 40 364 374 412 142 438 9.300000000000001 10
* 376 - 386 M16 40 377 387 425 142 451 13.3 10
* 388 - 399 M16 40 390 400 438 142 464 13.6 10
* 400 - 412 M16 40 403 413 451 142 477 13.9 10
419 - 421 M16 40 415 425 463 138 489 14.2 10
426 - 434 M16 40 425 435 473 138 499 14.5 10
439 - 450 M16 40 441 451 489 138 515 14.9 10
452 - 463 M16 40 454 464 502 138 528 15.2 10
464 - 470 M16 40 463 473 511 138 537 15.4 10
478 - 488 M16 40 479 489 527 138 553 15.8 10
490 - 500 M16 40 491 501 539 138 565 16.1 10
504 - 515 M16 40 506 516 554 138 580 16.5 10
*A ≤ 4 mm falvastagságú CuNiFe csövek esetén a nyomásállóság korlátozott, igény esetén tájékoztatást ad a gyártó.
