UNI REP S - PN10
MINDEN CSŐTÍPUSRA, NEM HÚZÁSBIZTOS JAVÍTÓ IDOM
d278 - d744

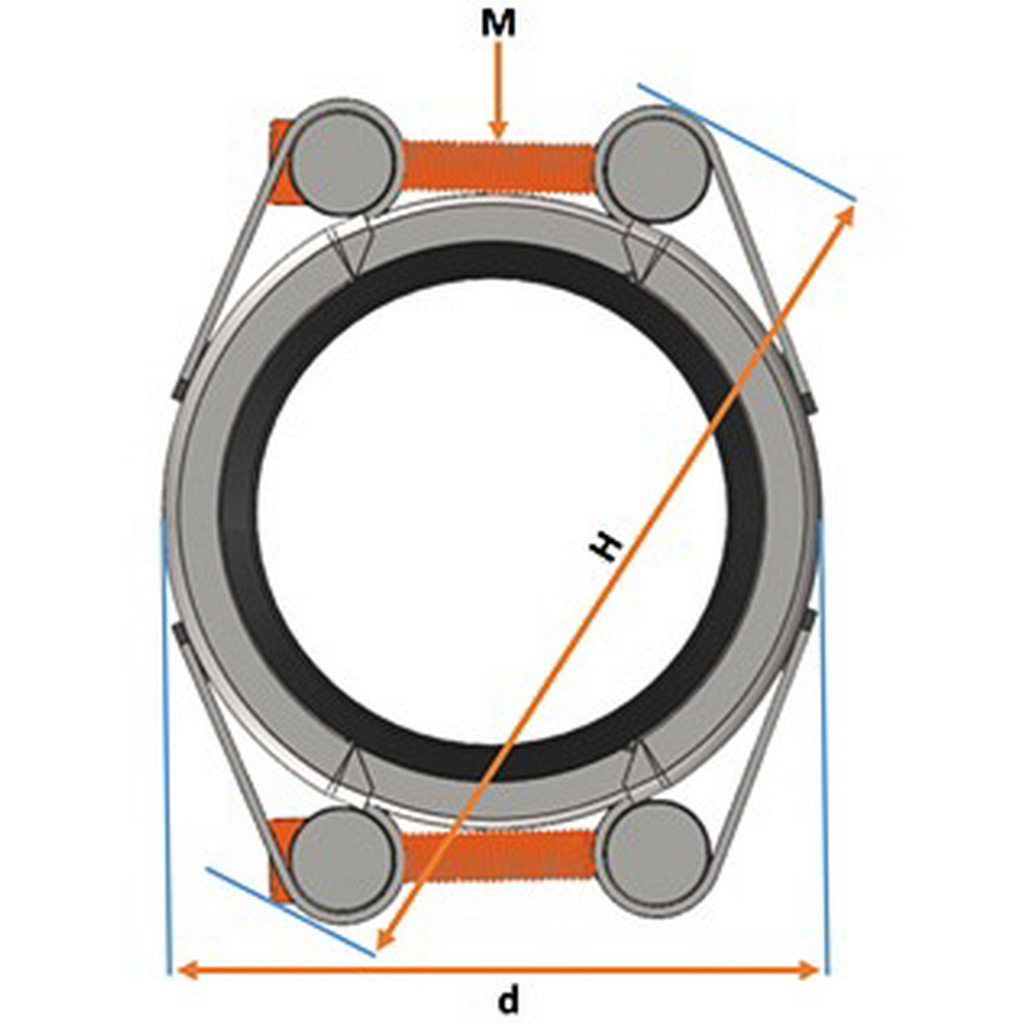

UNI REP S - PN10 1. kép

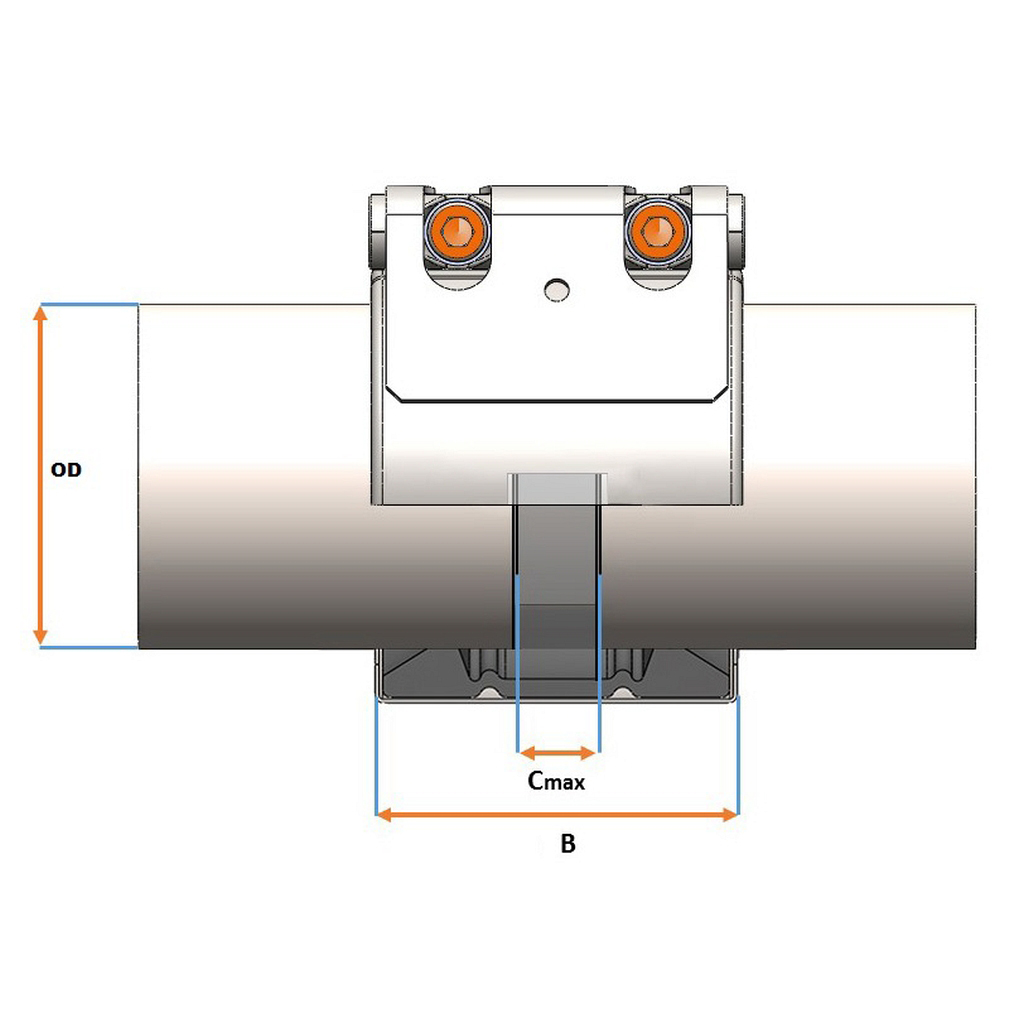

UNI REP S - PN10 2. kép
UNI REP S - PN10 3. kép
FŐ TULAJDONSÁGOK
Felhasználási terület:
Csövek összekötésére és javítására
Mérettartomány:
d278 - d744
Palást anyaga:
1.4571 rozsdamentes acél
Rudazat anyaga:
1.4571 rozsdamentes acél
Csavarok:
A4-80 rozsdamentes acél
Tömítés anyaga:
  • EPDM -30°C – +125°C
  • NBR -20°C – +80°C
  • Szilikon vagy viton tömítéssel rendelésre
Jellemzők:
  • EPDM tömítéssel: ivóvíz, szennyvíz, sűrített levegő, alkohol és szilárd anyagok
  • NBR tömítéssel: víz, gáz, olaj, üzemanyag és egyéb szénhidrogének
Kulcsszavak:
rozsdamentes, acél, fém, műanyag, húzásbiztos, csőkötés, javítás, ráhajtható
Alkalmazási példák világszerte:
http://www.interex-waga.hu/hirek/uni-coupling-bemutato
Külső átmérő (mm) Méretek (mm) Súly (kg) Üzemi nyomás (bar)
csavar C max. OD min. OD max. d B H
278.0 - 289.0 M12 40 280.0 290.0 328 138 354 7.2 10
290.0 - 300.0 M12 40 291.0 301.0 339 138 365 7.3 10
304.0 - 313.0 M12 40 304.0 314.0 352 138 378 7.4 10
315.0 - 327.0 M12 40 318.0 328.0 366 138 392 7.5 10
330.0 - 339.0 M12 40 330.0 340.0 378 138 404 7.6 10
340.0 - 352.0 M12 40 343.0 353.0 391 138 417 7.7 10
352.0 - 362.0 M12 40 353.0 363.0 401 138 427 7.8 10
367.0 - 372.0 M12 40 364.0 374.0 412 138 438 7.8 10
376.0 - 386.0 M12 40 377.0 387.0 425 138 451 7.9 10
388.0 - 399.0 M12 40 390.0 400.0 438 138 464 8.0 10
400.0 - 412.0 M12 40 403.0 413.0 451 138 477 8.1 10
419.0 - 421.0 M12 40 415.0 425.0 463 138 489 8.2 10
426.0 - 434.0 M12 40 425.0 435.0 473 138 499 8.3 10
439.0 - 450.0 M12 40 441.0 451.0 489 138 515 8.4 10
452.0 - 463.0 M12 40 454.0 464.0 502 138 528 8.5 10
464.0 - 470.0 M12 40 463.0 473.0 511 138 537 8.6 10
478.0 - 488.0 M12 40 479.0 489.0 527 138 553 8.7 10
490.0 - 500.0 M12 40 491.0 501.0 539 138 565 8.8 10
504.0 - 515.0 M12 40 506.0 516.0 554 138 580 9.0 10
520.0 - 532.0 M16 40 523.0 533.0 575 140 603 11.9 10
537.0 - 543.0' M16 40 534.0 544.0 586 140 614 12.0 10
546.0 - 558.0 M16 40 549.0 559.0 601 140 629 12.2 10
559.0 - 568.0 M16 40 560.0 570.0 612 140 640 12.3 10
571.0 - 583.0 M16 40 574.0 584.0 626 140 654 12.5 10
600.0 - 612.0 M16 40 603.0 613.0 655 140 683 12.9 10
613.7 - 622.0 M16 40 613.0 623.0 665 140 693 13.0 10
630.0 - 640.0 M16 40 631.0 641.0 683 140 711 13.2 10
650.0 - 660.0 M16 40 651.0 661.0 703 140 731 13.4 10
676.0 - 688.0 M16 40 679.0 689.0 731 140 759 13.8 10
690.0 - 700.0 M16 40 691.0 701.0 743 140 771 13.9 10
702.6 - 711.2 M16 40 703.0 713.0 755 140 783 14.1 10
718.0 - 729.0 M16 40 720.0 730.0 772 140 800 14.3 10
734.0 - 744.0 M16 40 735.0 745.0 787 140 815 14.4 10
